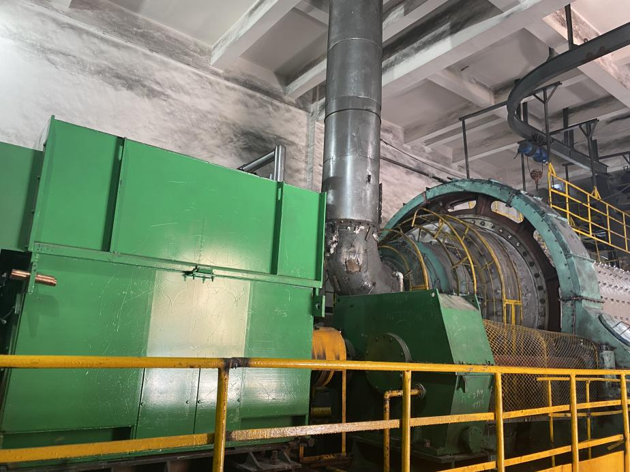

设备信息

设备名称：煤磨机

设备参数：长轴转速132r/min，轴承型号23152，小齿齿轮数25

测量位置：小齿轮轴承座

传感器：无线温振一体三轴智能传感仪AIC8641-03-21

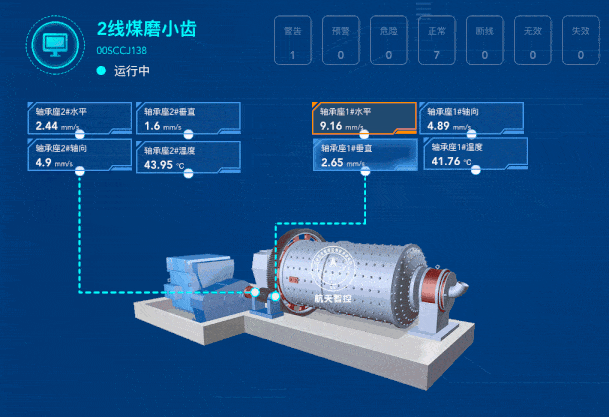

▲在线监测谱图多维呈现

诊断缘由

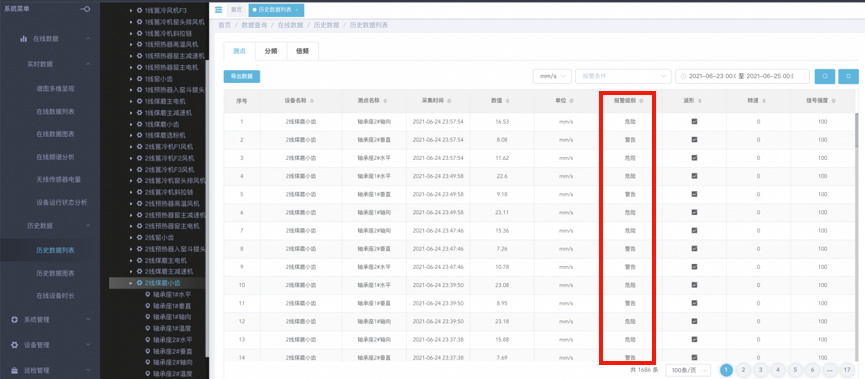

2线煤磨小齿的振动值超标，设备一直处于报警阶段，监测数值如下：

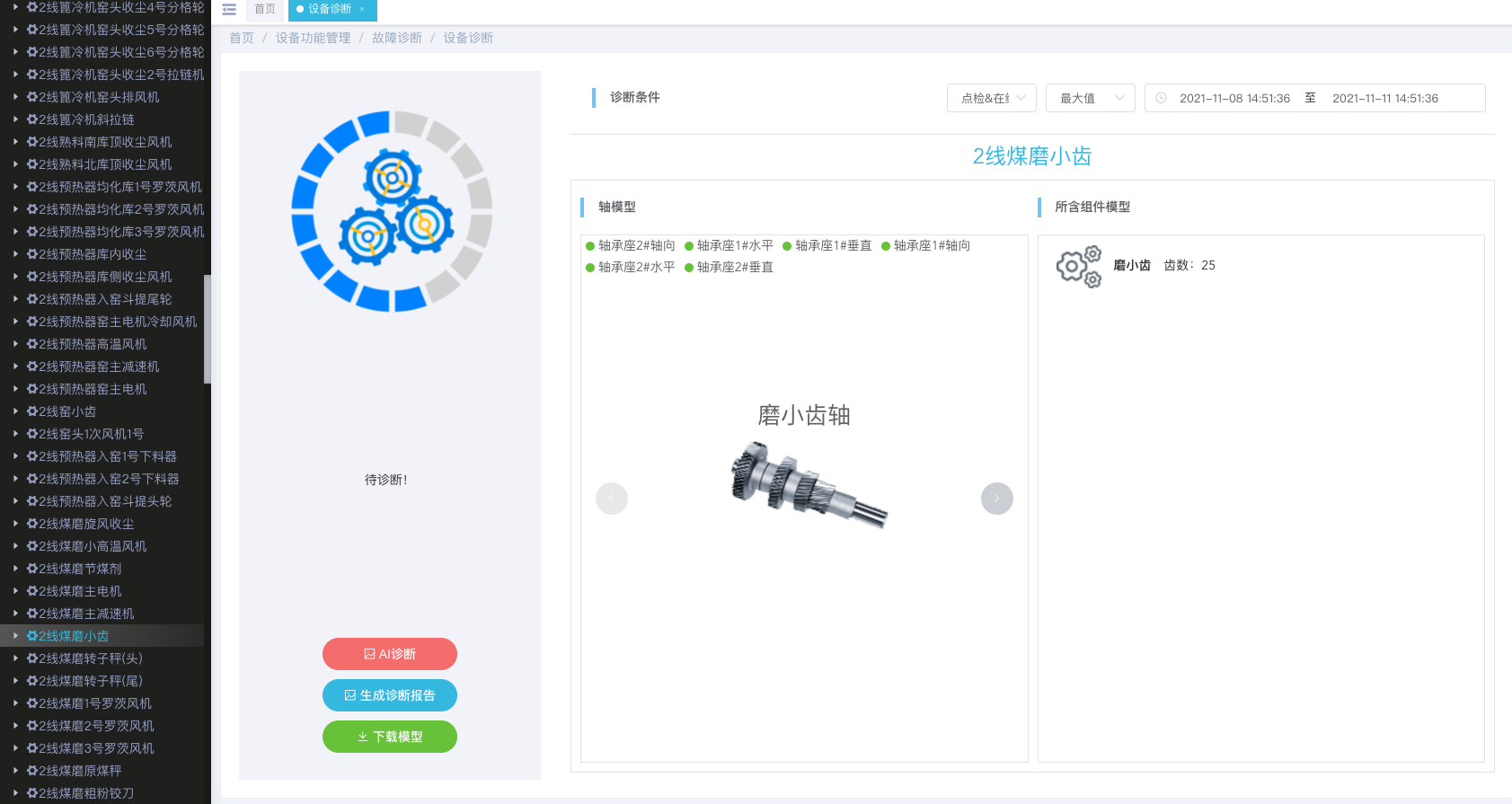

诊断分析

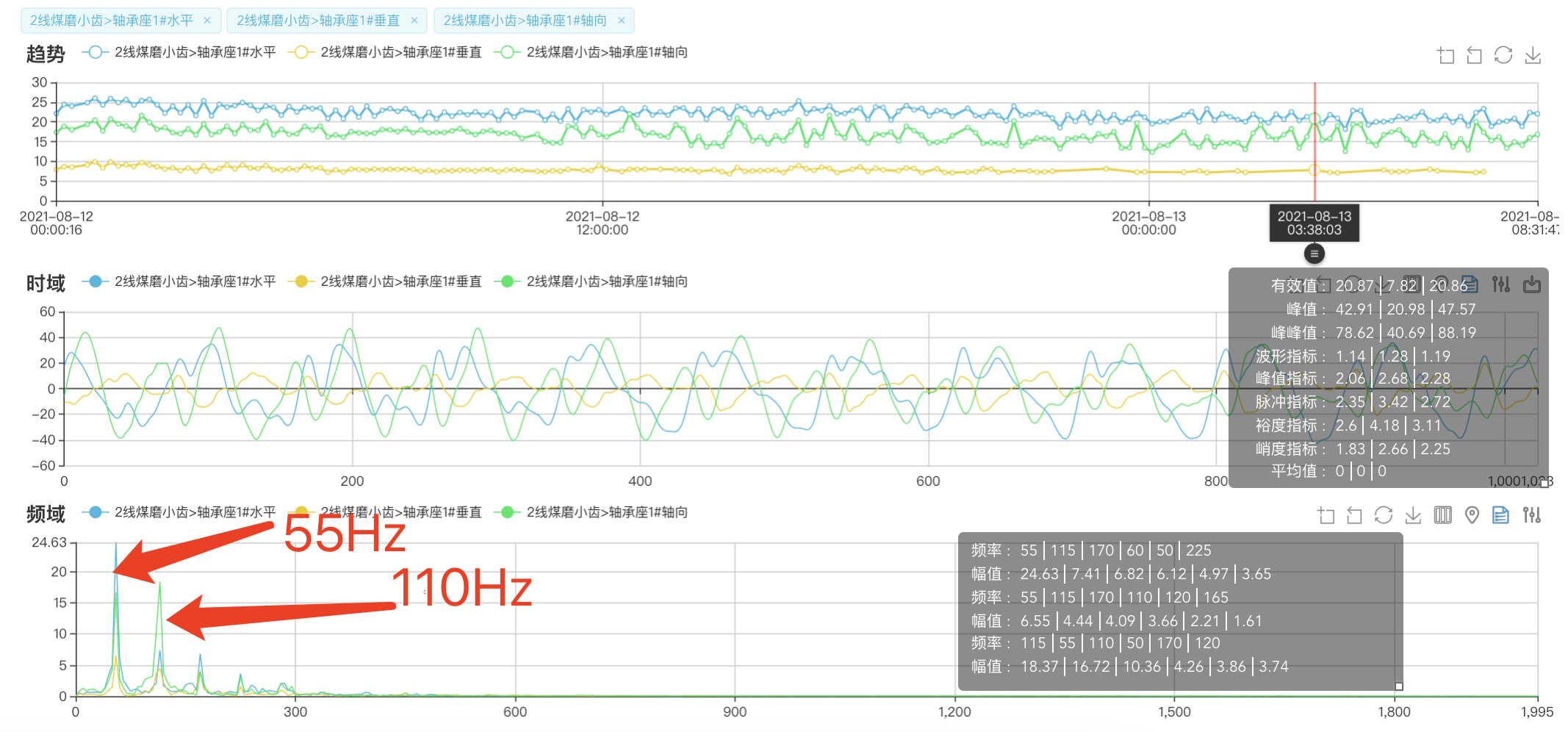

▲煤磨机频谱图

齿轮啮合过程中由于刚度的周期变化，产生啮合振动信号；对于直齿轮主要的振动在径向。

根据频谱图判断，设备振动值趋势比较稳定，但是驱动端轴承座的水平振动值达到25mm/s左右，轴向振动值也在20mm/s左右；频域图、水平方向特征频率主要集中在55hz，55hz为齿轮啮合频率的一倍频，轴向方向特征频率主要集中在110hz；110hz为齿轮啮合频率的二倍频。

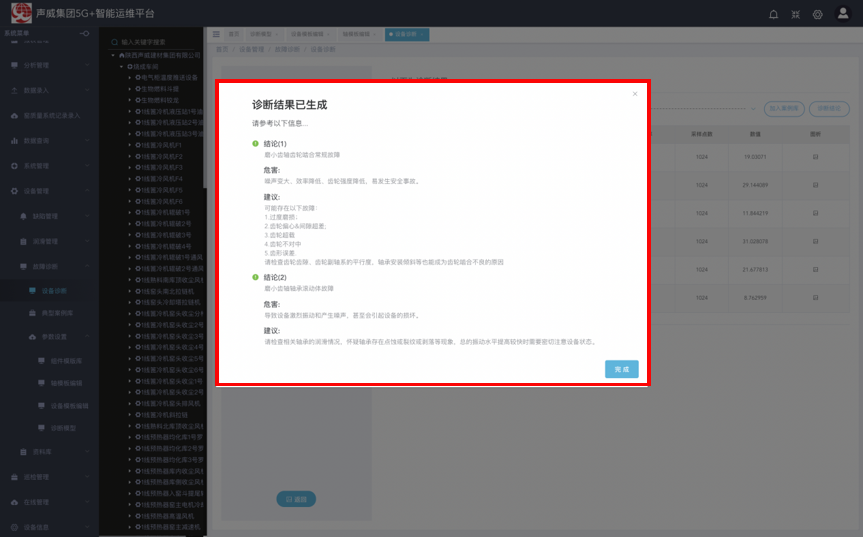

诊断结论

根据国际 IS010816-3标准，2#煤磨小齿的振动属于停机范围（7.1mm/s 以上属于警告，需要马上停机）；频谱图主要以112.5hz和55hz的特征频率为主，55hz为齿轮啮合特征频率，或轴承23152CAC/w33滚动体特征频率的三倍频；112.5hz为2倍齿轮啮合频率，且2倍齿轮啮合频率幅值很大：判断设备齿轮啮合过程中齿轮有较为严重磨损，且轴承滚动体损坏。

现场维修

对2线煤磨机进行计划内停机检查。

对2线煤磨机进行更换轴承和齿轮。

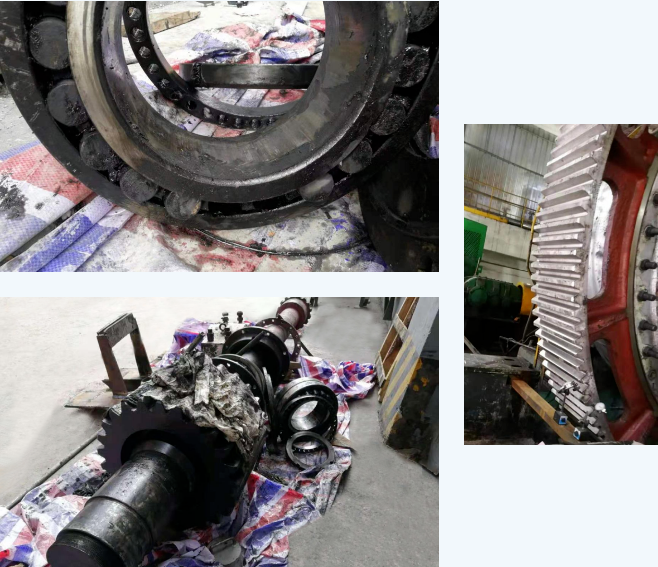

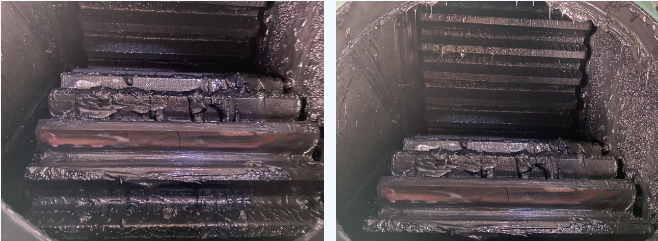

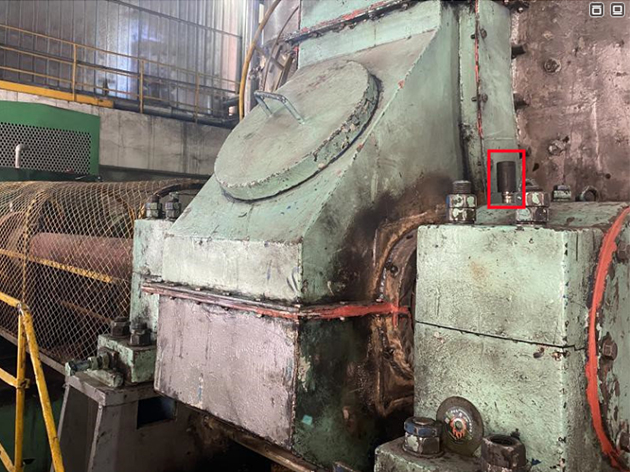

▲煤磨机现场维修图

维修反馈

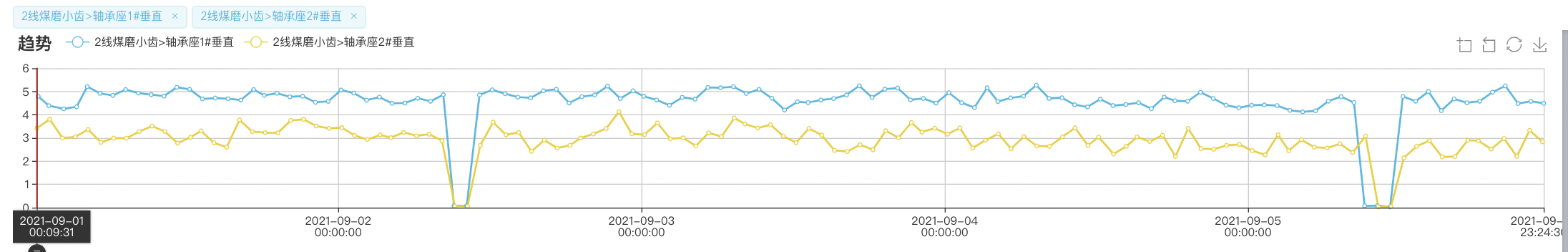

新齿轮加润滑油，试运行，观察齿轮的运行情况。

运行一段时间，振动值区域稳定。

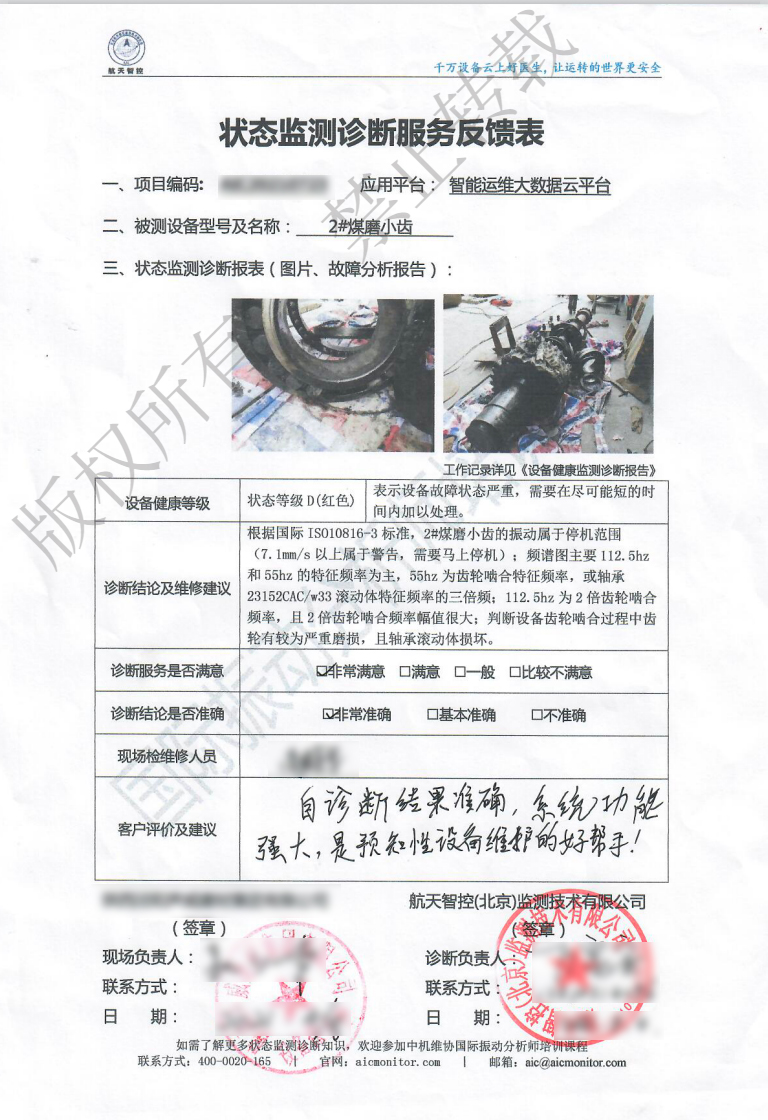

用户反馈
