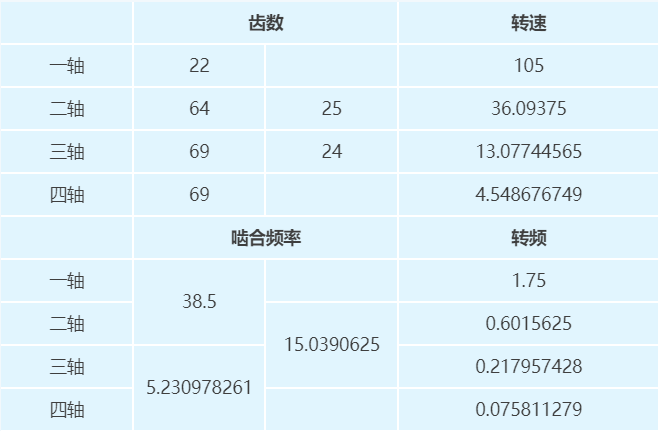

设备信息

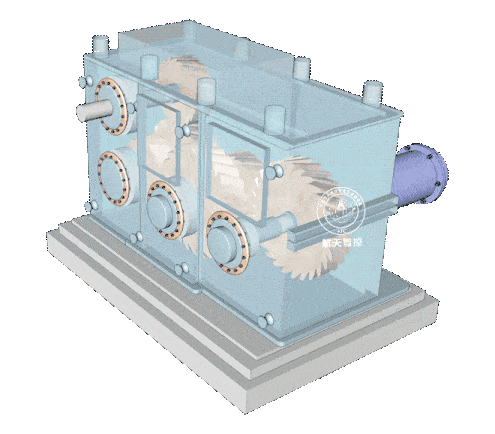

设备名称：ESP粗轧R1减速机

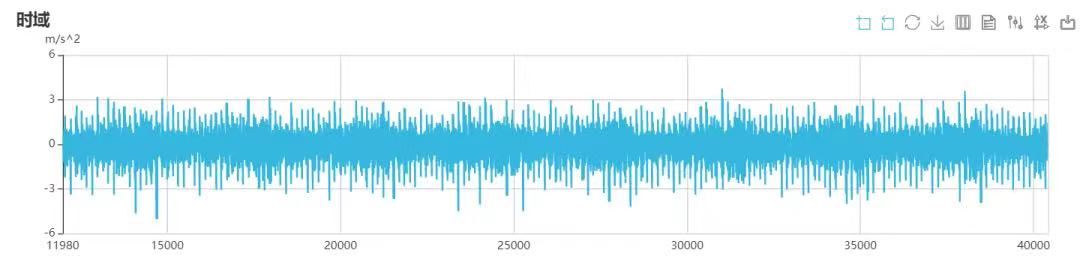

▲在线监测时域图

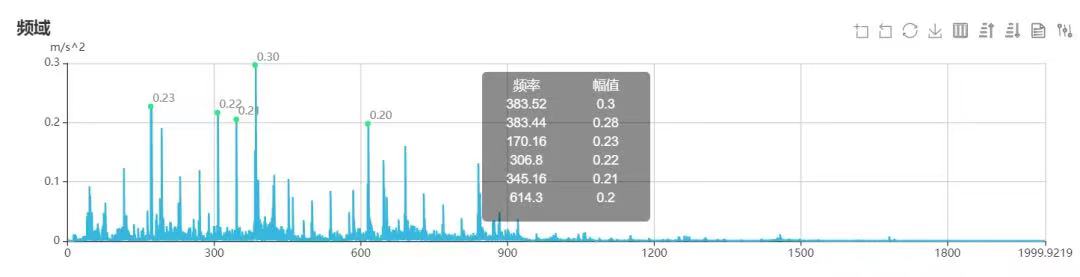

▲频谱图分析：包络前

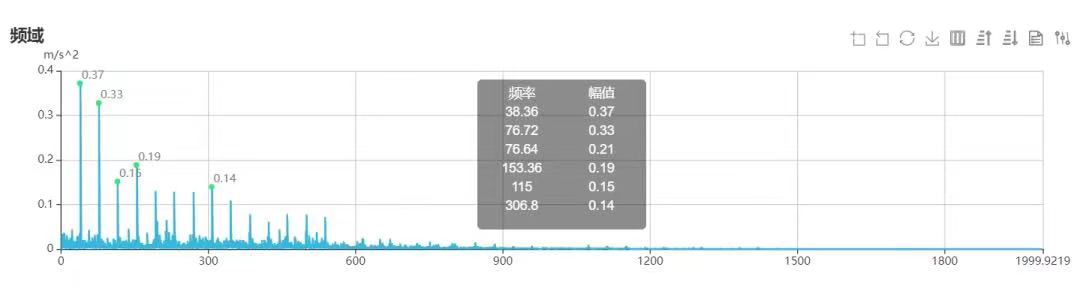

▲频谱图分析：包络后

诊断缘由

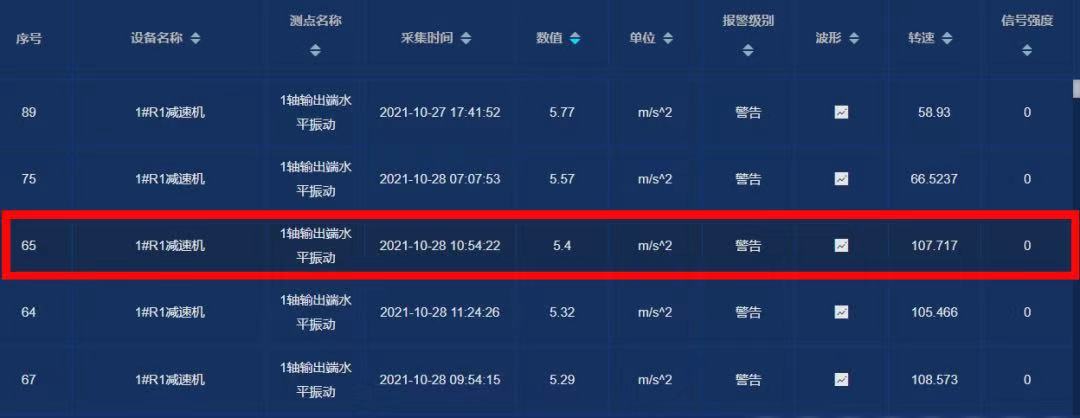

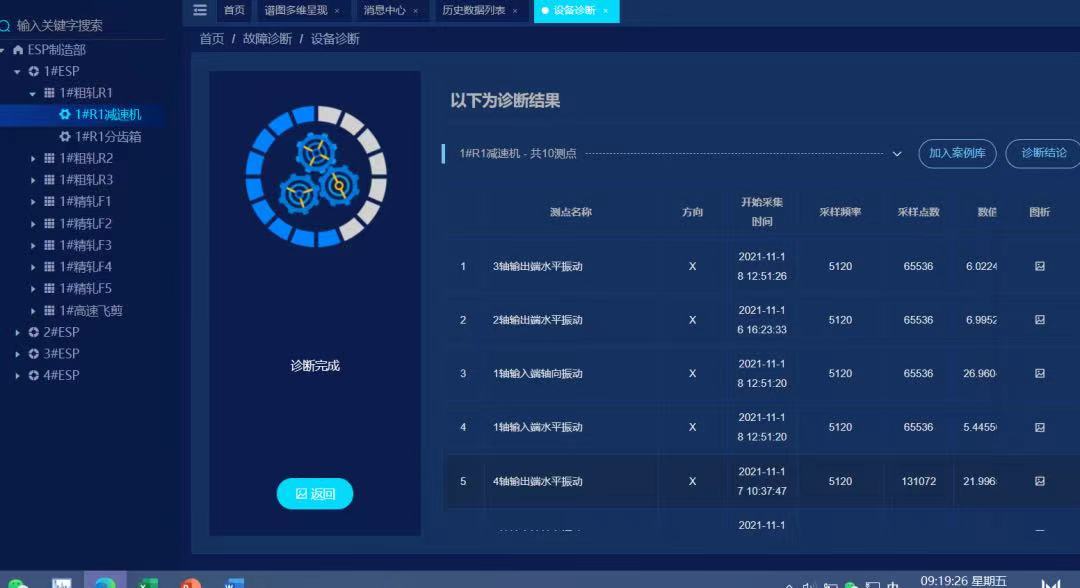

1#ESP粗轧R1减速机振动值超标，设备一直处于报警阶段，监测数值如下：

诊断分析

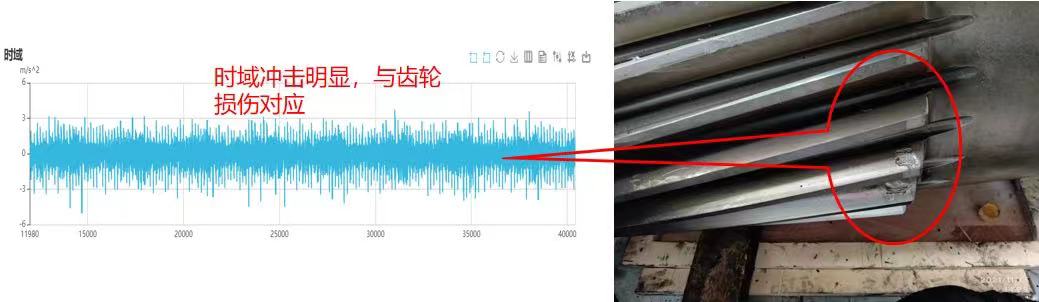

R1减速机1轴输出端时域频谱中可见有明显冲击，频域图中可见齿轮啮合频率（38.36Hz）峰值及其大量谐波；1轴与2轴齿轮可能存在齿轮点蚀或磨损。

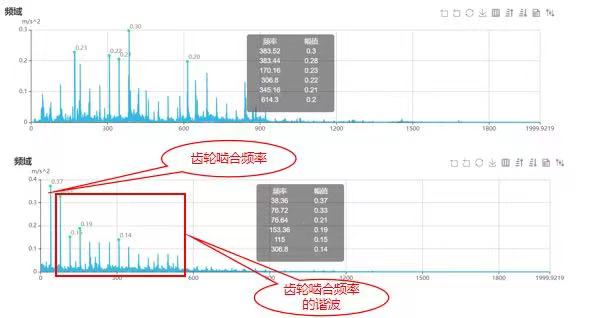

▲R1减速机频谱图

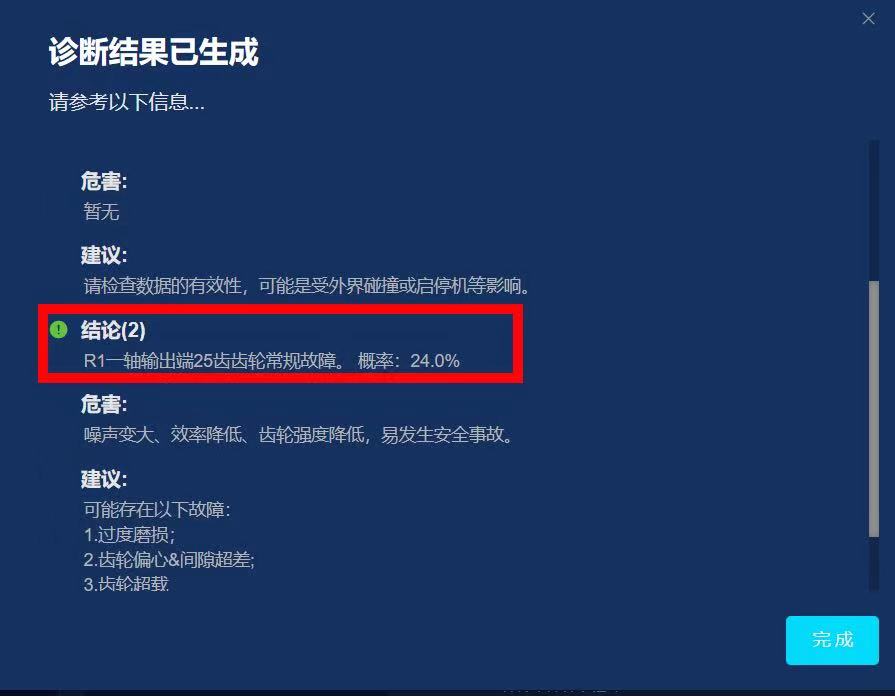

诊断结论

齿轮啮合有问题。

现场维修

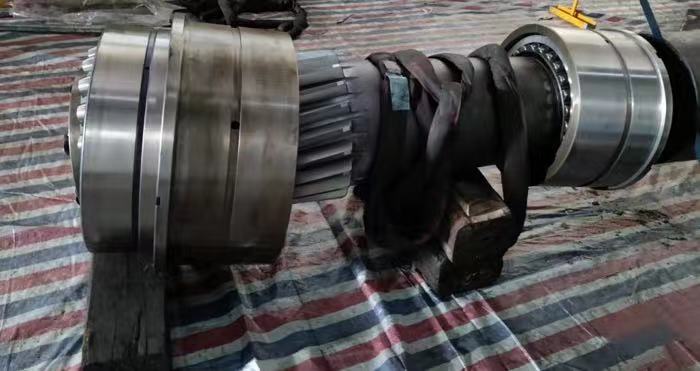

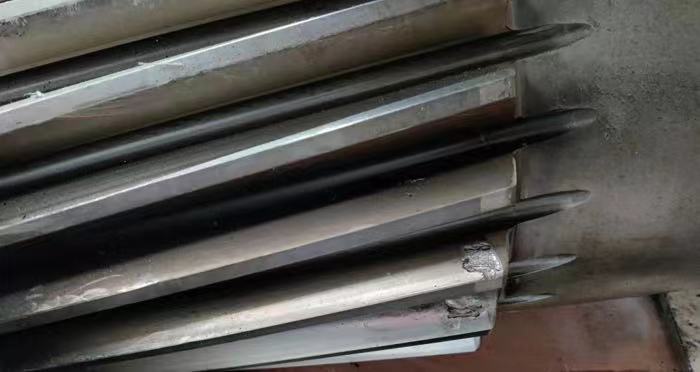

经检查发现1＃齿轮轴齿面剥落，更换齿轮轴。

维修反馈

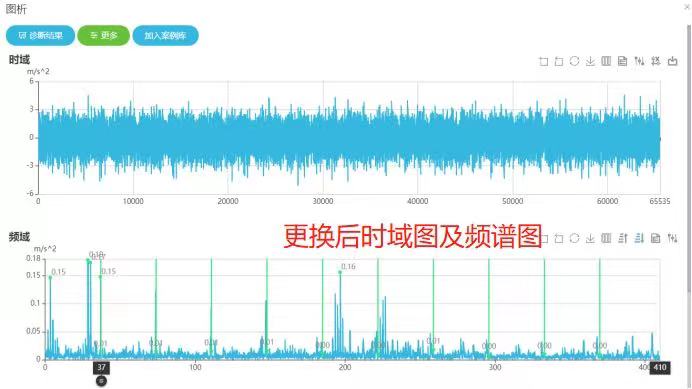

时域波形及频谱较维修之前相比明显的异常冲击消失，减速机运行正常。

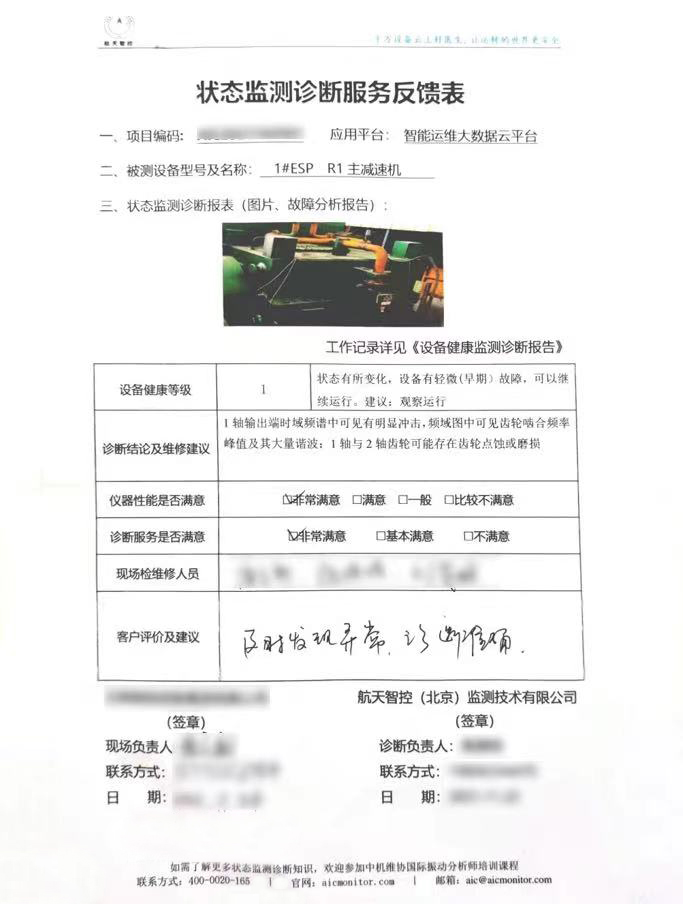

用户反馈
