设备信息

设备名称：五缸往复注水泵

设备参数：电机转速转速：1480r/min ，功率：280KW，电机基频：24.67Hz

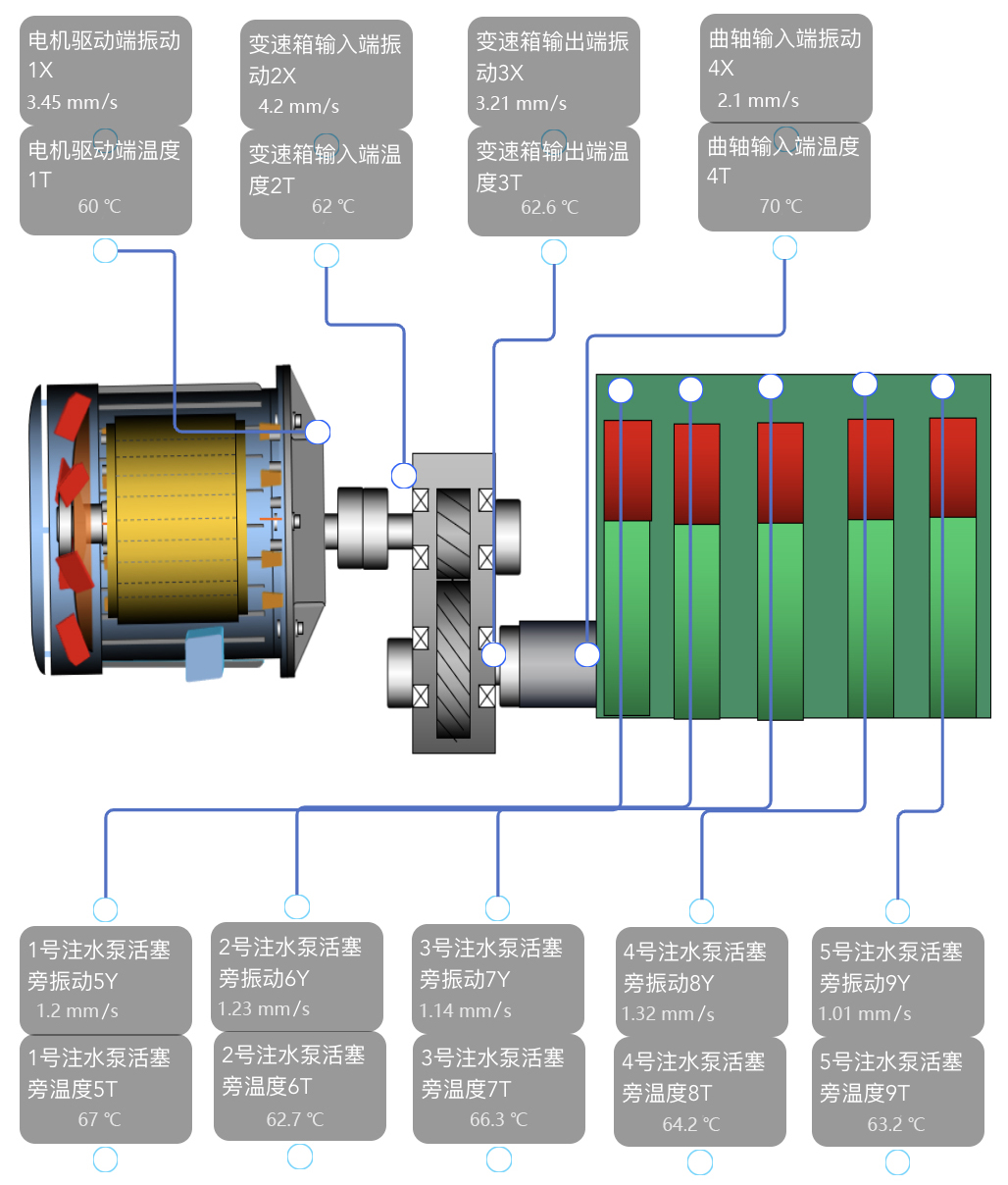

传感器：无线zigbee传感器

诊断缘由

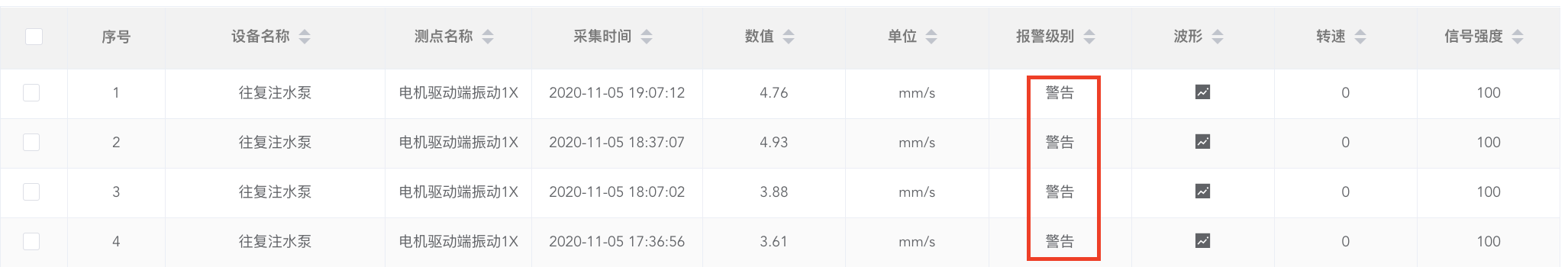

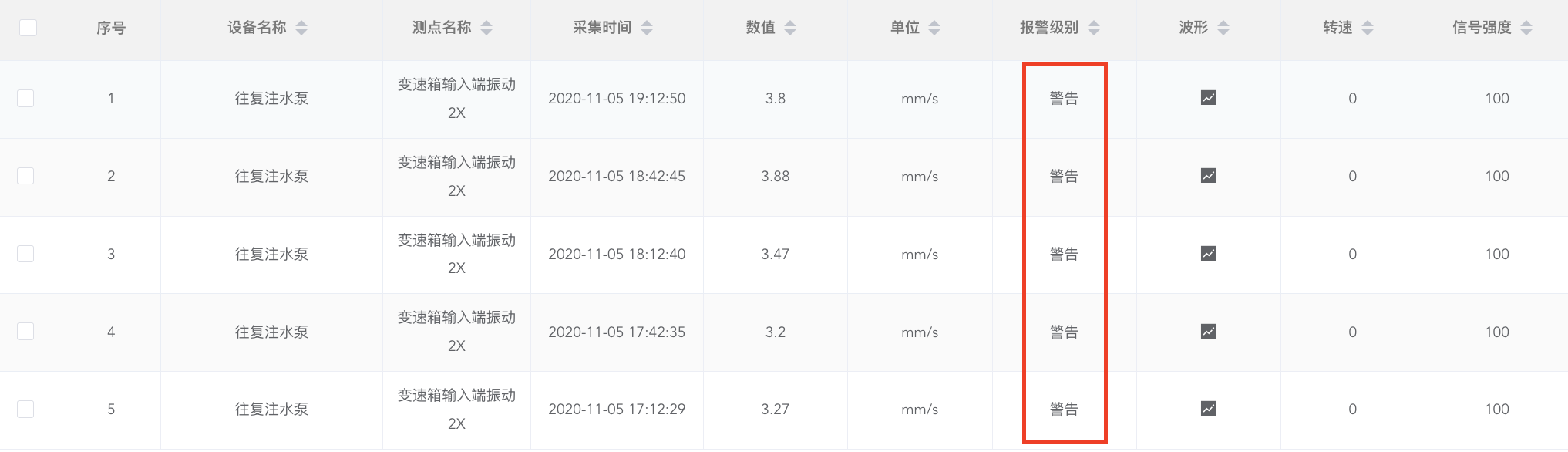

电机输出端、变速箱输入端多次出现报警提醒。

诊断分析

频谱包含47.5Hz(基频的2倍频)和132.5Hz（基频的高倍频）故障特征频率，主要以二倍频为主，存在部分高倍频谐波，符合不对中故障特征。

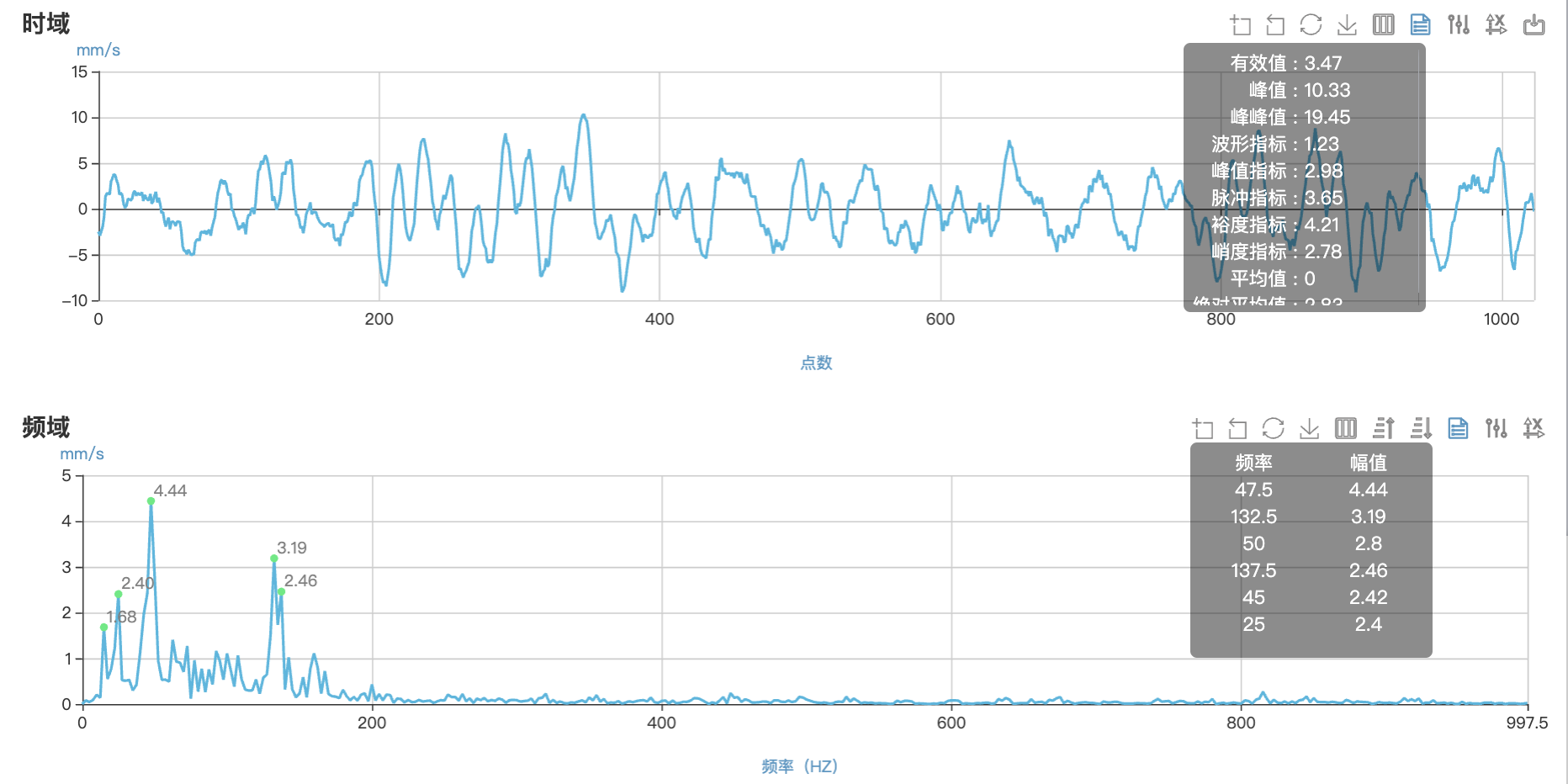

▲变速箱输入端振动频谱图

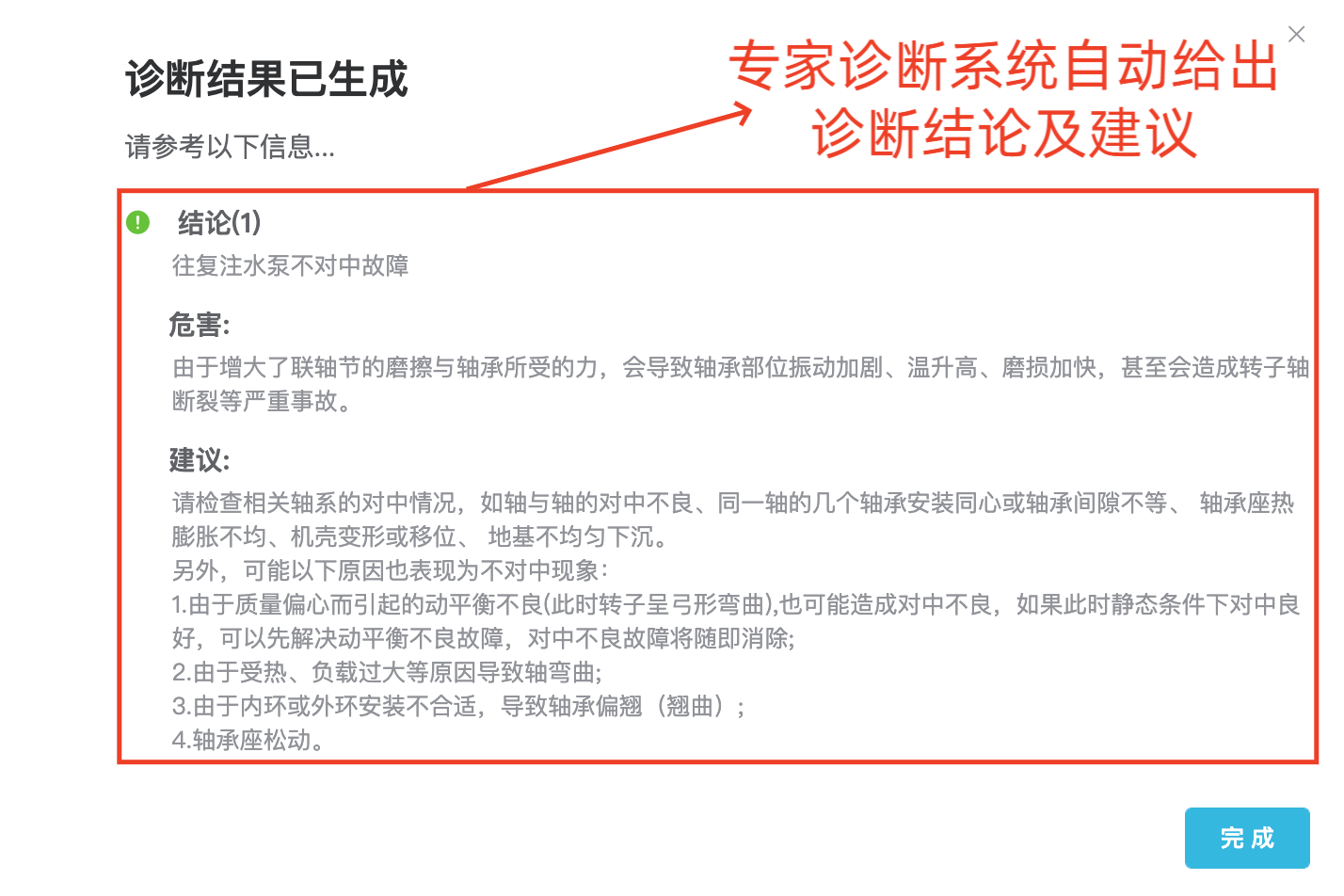

诊断结论及建议

结论

联轴器存在不对中故障。

建议

请检查相关轴系的对中情况，如轴与轴的对中不良、同一轴的几个轴承安装同心或轴承间隙不等、轴承座热膨胀不均、机壳变形或移位、地基不均匀下沉。

另外，可能以下原因也表现为不对中现象：

• 由于质量偏心而引起的动平衡不良（此时转子呈弓形弯曲）,也可能造成对中不良，如果此时静态条件下对中良好，可以先解决动平衡不良故障，对中不良故障将随即消除；

• 由于受热、负载过大等原因导致轴弯曲；

• 由于内环或外环安装不合适，导致轴承偏翘（翘曲） ;

• 轴承座松动。

现场维修

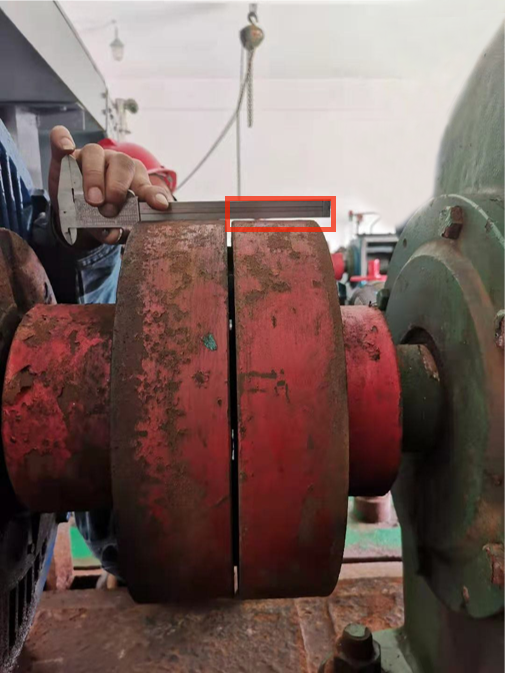

• 经现场确认，设备存在不对中现象，联轴器之间偏差超过1毫米。

• 检修人员积极响应，立刻对设备进行调整。

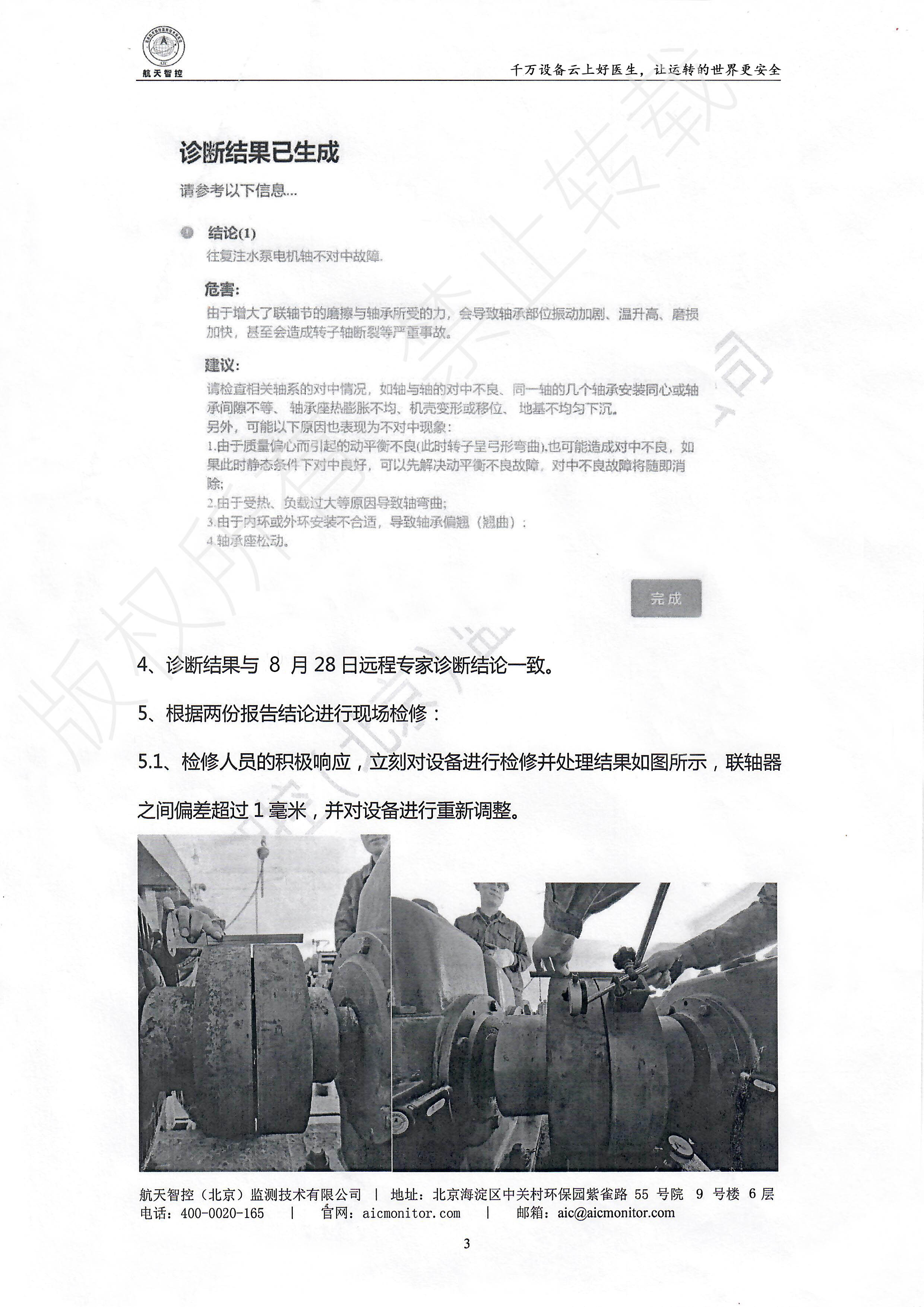

▲经现场确认，设备存在不对中现象

维修反馈

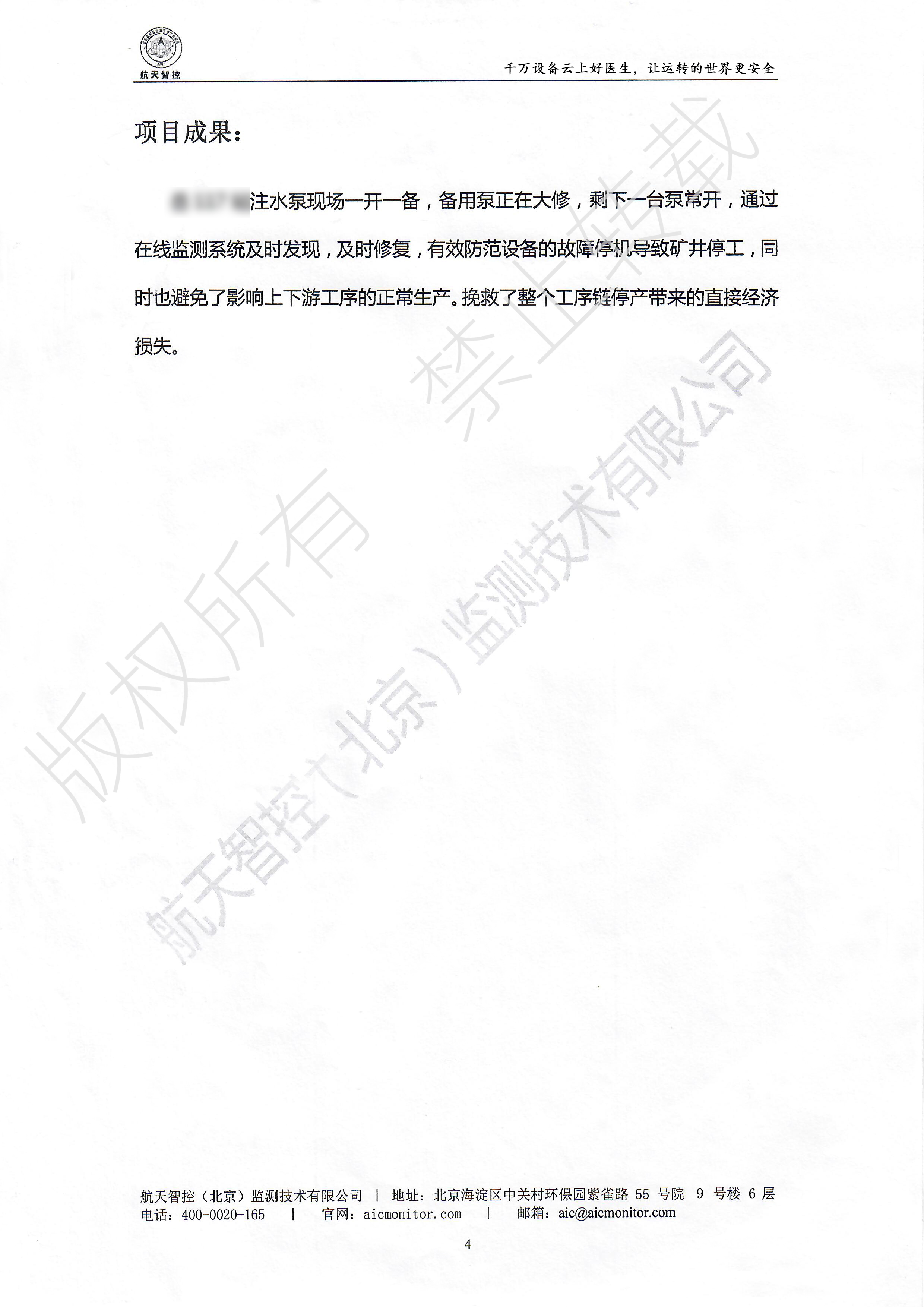

注水泵现场一开一备，备用泵正在大修，剩下一台泵常开，通过在线监测系统及时发现与修复，有效防范了因设备故障停机而导致的矿井停工，同时也避免了影响上下游工序的正常生产，挽救了整个工序链停产带来的直接经济损失。

▲项目总结

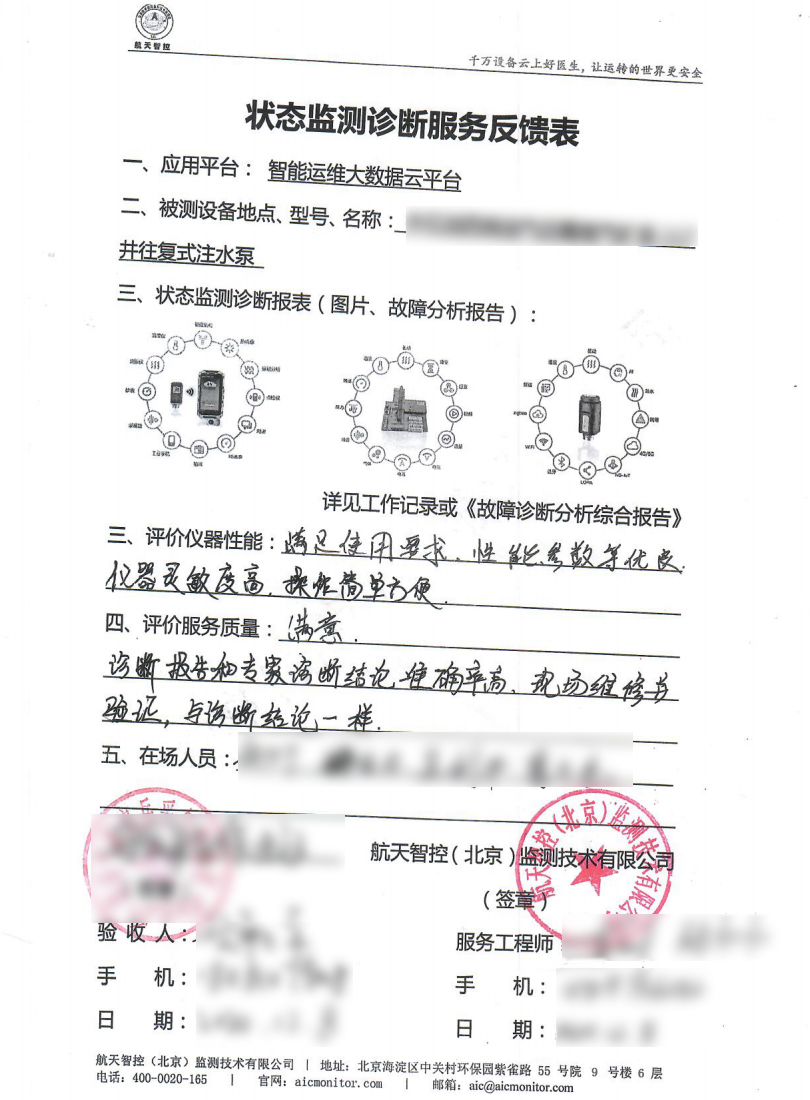

用户反馈
