航天智控诊断工程师在某农药工业公司诊断服务中精准发现一例焚烧炉引风机故障，第一时间向项目现场推送了故障信息和维修建议，客户称赞“现场监测人员技术专业，分析诊断准确，维修建议很有帮助”。下面纳小狗带领大家一同回顾这个案例的完整过程吧！

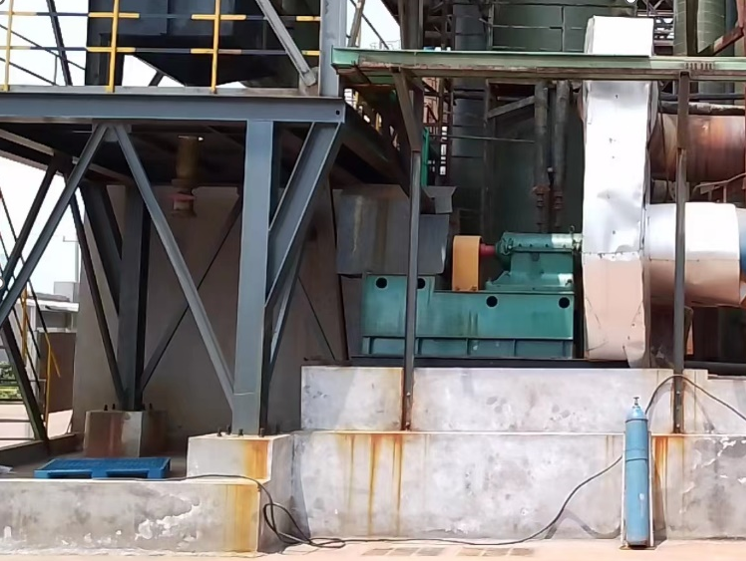

设备信息

设备名称：焚烧炉引风机

当前转频：17.3Hz

轴承型号：22324

电机轴承型号：6319

智能报警

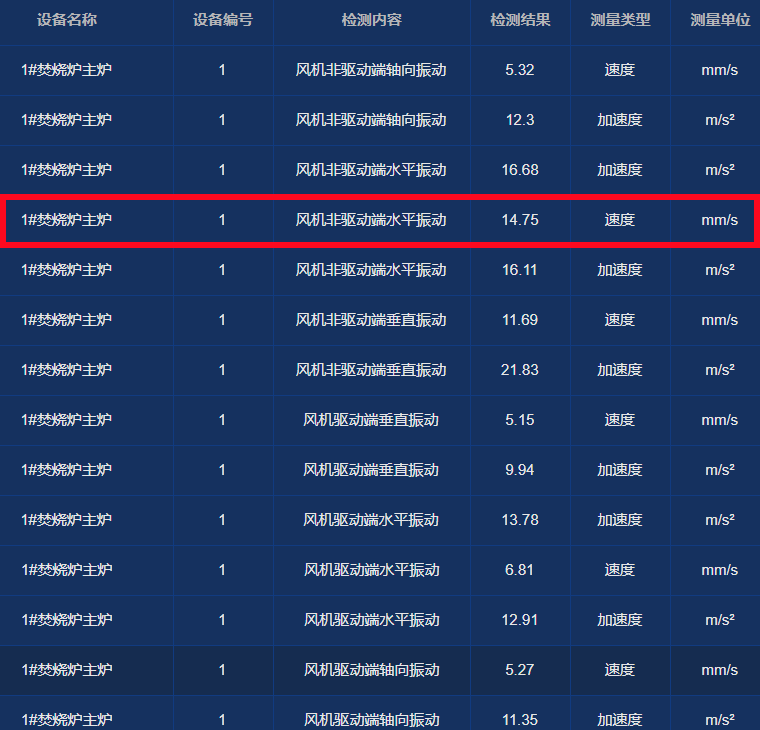

设备采用航天智控状态监测诊断产品检测，焚烧炉引风机非驱动端水平振动值14.75mm/s超标，设备一直处于报警阶段。

诊断分析

通过对电机与风机各测点振动数据对比分析发现：

• 风机非驱动端水平振动值最高（14.75mm/s），其次为风机驱动端水平振动值。

• 通过频谱分析，风机水平方向（速度和加速度）频谱成份为一倍频及谐波，风机非驱动端加速度值偏高。

• 风机垂直及轴向频谱成份以一倍频为主。

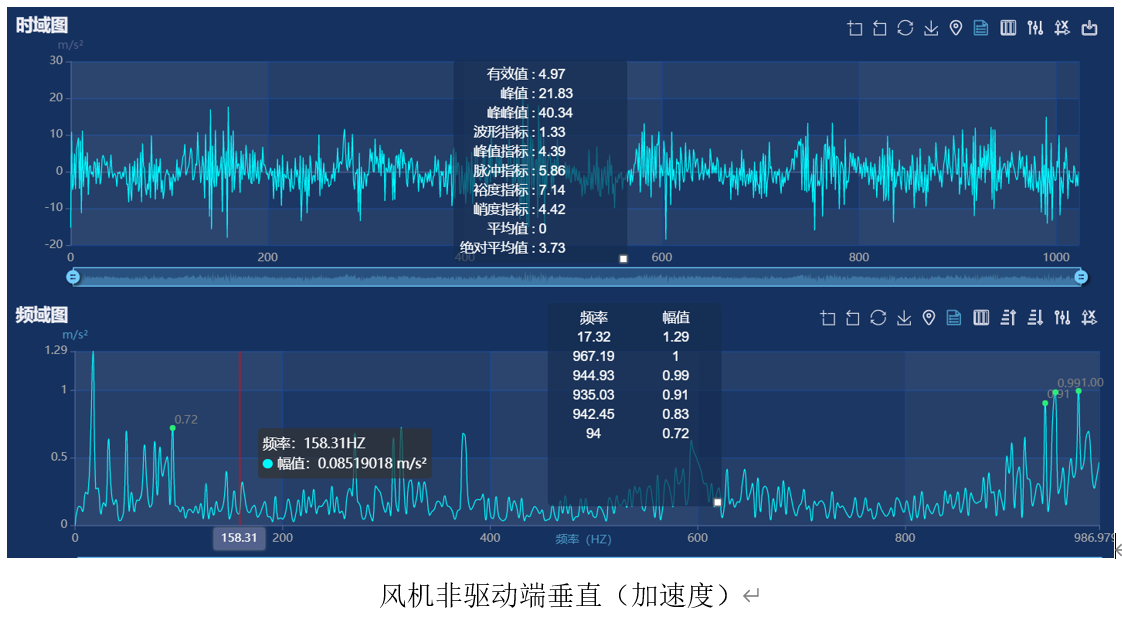

▲风机非驱动端垂直(加速度)频谱图

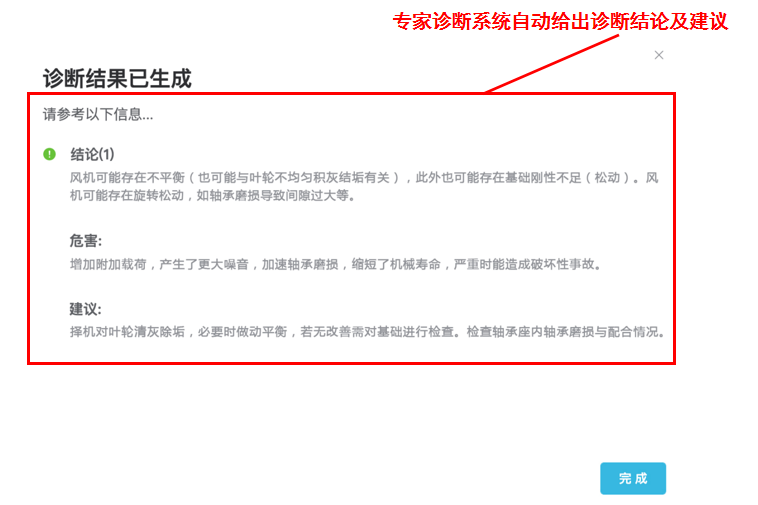

诊断结论与建议

诊断结论

综合分析认为（按照可能性高低排序）：

• 风机可能存在不平衡（也可能与叶轮不均匀积灰结垢有关），此外也可能存在基础刚性不足（松动）。

• 风机可能存在旋转松动，如轴承磨损导致间隙过大等。

维修建议

• 择机对叶轮清灰除垢，必要时做动平衡，若无改善需对基础进行检查。

• 检查轴承座内轴承磨损与配合情况。

现场维修

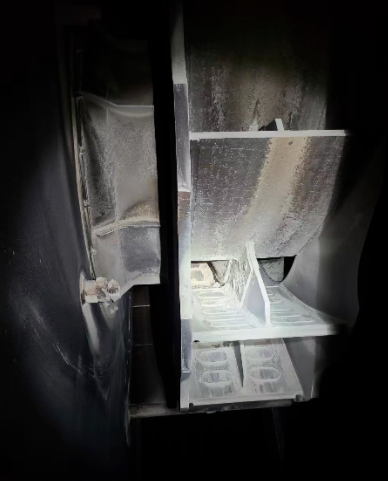

车间人员在计划停机期间对风机叶轮进行了开观察孔检查，发现各叶片有不同程度积灰，择机清灰。

维修反馈

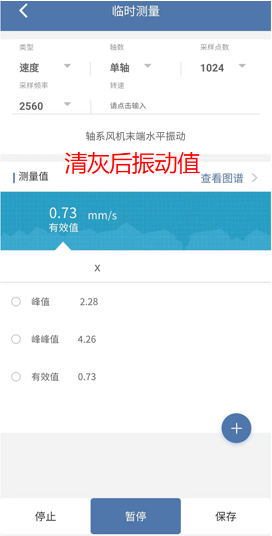

择机清灰后，振动值恢复至正常值。

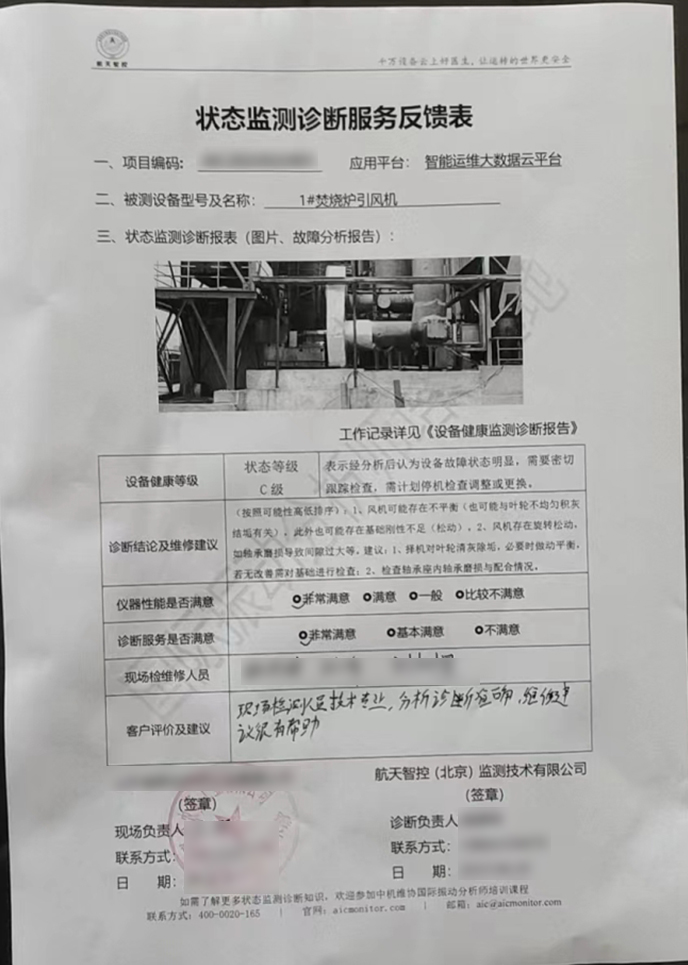

用户反馈
